Inserts para Granito

Os inserts para granito são peças de aço projetadas para a fixação de fachada em granito. Os inserts são ancorados na estrutura do edifício e engastados nas placas do revestimento. Além de suportarem o peso próprio das placas na fachada, eles cumprem também a função de absorverem as tensões provenientes da dilatação térmica linear entre a estrutura e o revestimento, evitando trincas e queda de placas.

Fixação em Fachada de Granito

1. Granitos com 2 ou 3 cm de espessura
2. Afastamento acabado (do concreto à face externa do granito) de 5 a 7 cm ou de 8 a 11 cm
3. Carga de trabalho: 25, 50 ou 70 kg/ponto

Pino simples LS

Aplicação: Colunas/Painéis

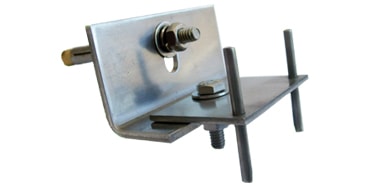

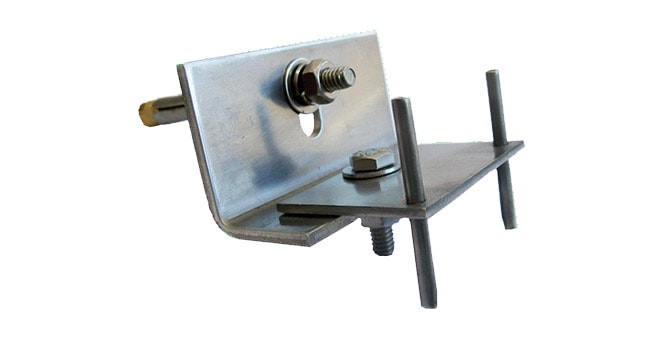

Pino duplo LD

Aplicação: Painéis/Requadrações

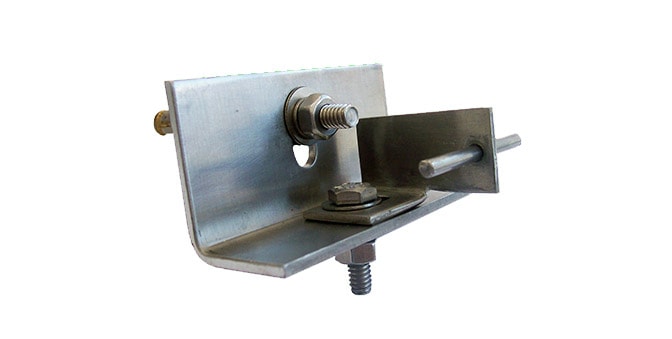

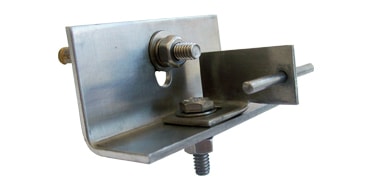

Pino transição LT

Aplicação: Placas suspensas centrais

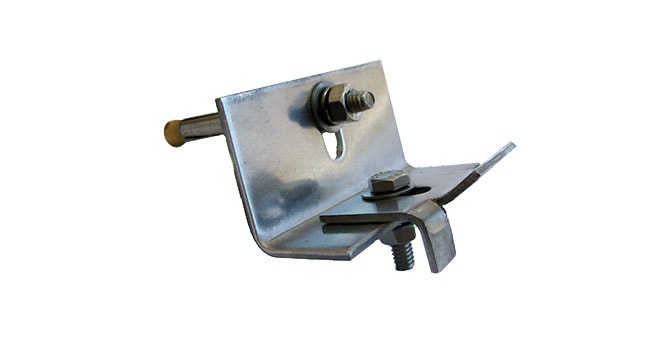

Chapa em ângulo LG

Aplicação: Placas suspensas de extremidade

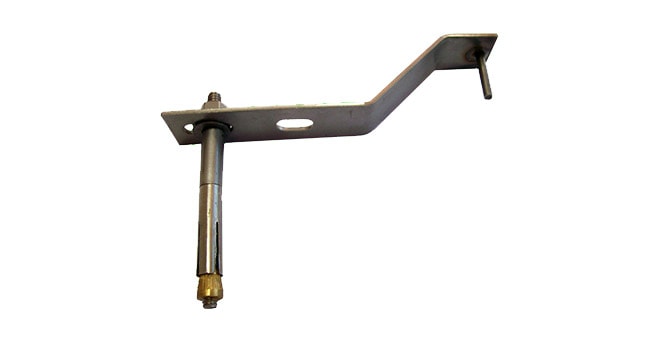

Gancho de pino GP

Aplicação: Travamento superior nas extremidades

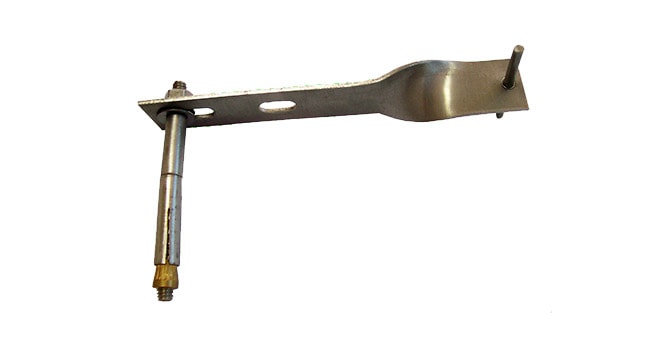

Gancho transição de pino GTP

Aplicação: Travamento superior lateral

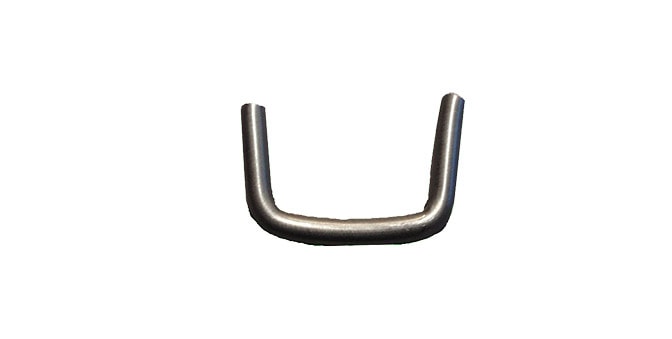

Grampo de ancoragem 90º GA1

Aplicação: Ancoragem mecânica do revestimento com a argamassa

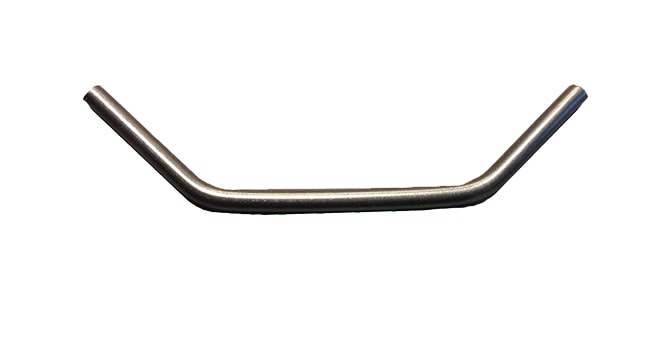

Grampo de Ancoragem 45º GA2

Aplicação: Requadrações coladas

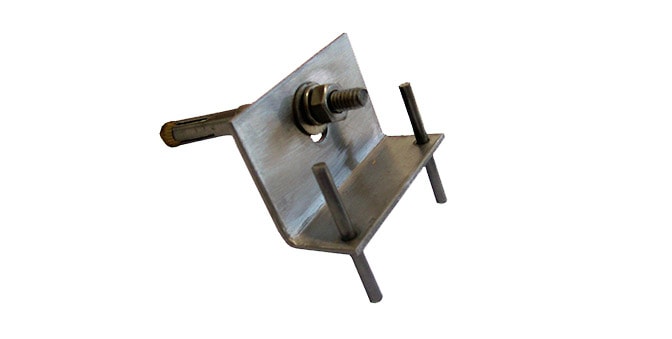

Especial Pino Duplo EPD

Aplicação: Colunas/painéis/etc.

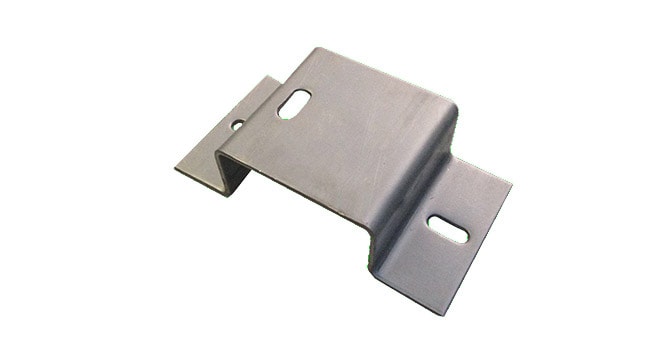

Alças Especiais AE

Aplicação: Complementar afastamentos maiores
